Tương thích với các màn hình đa chức năng NavNet TZtouch hoặc hệ điều hành Windows với phần mềm TZ Professional.

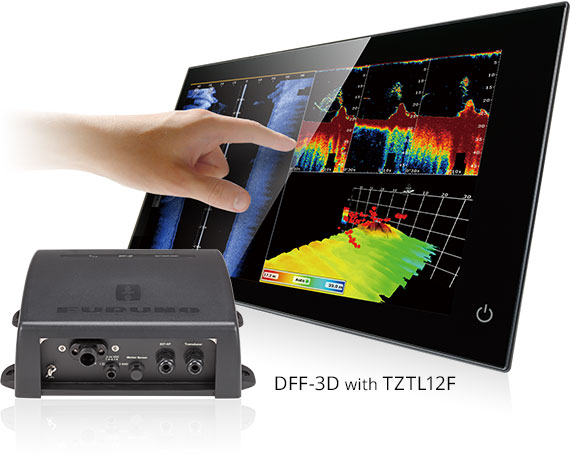

DFF-3D với TZ-TL12F
Có thể quan sát rõ ràng cảnh quan và đàn cá ở độ sâu lớn với độ chi tiết đáng kinh ngạc.

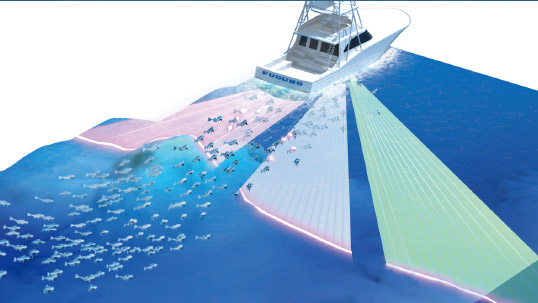

Biến màn hình đa chức năng dòng NavNet TZtouch của bạn thành một thiết bị sonar đa tia có khả năng quan sát 120 độ từ mạn trái sang mạn phải, cho phép bạn nhìn thấy độ sâu và hướng di chuyển của đàn cá, đồng thời hiển thị tình trạng đáy biển trong thời gian thực.
• Phạm vi phát hiện mạn tàu lên đến 200 m (hơn 650 ft)* với góc quét 120 độ theo hướng mạn trái và mạn phải.
• Ở vùng nước sâu, độ xuyên thấu của chùm tia chính trực tiếp dưới thân tàu xấp xỉ 300 m (hơn 980 ft)*
* Tùy thuộc vào điều kiện đáy, nước và cách lắp đặt.

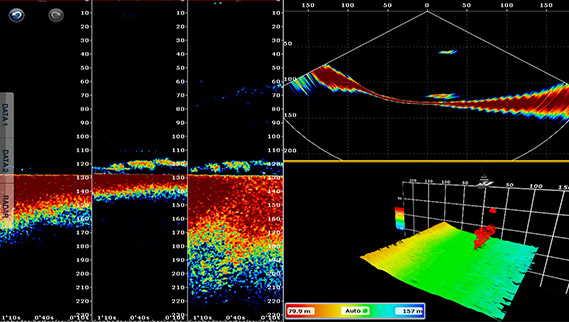

Độ sâu: 130 m
Đầu dò nhỏ gọn và đầy đủ tính năng
• Đầu dò nhỏ gọn giúp dễ dàng lắp đặt
• Cảm biến chuyển động tích hợp (trang bị tiêu chuẩn) giúp ổn định màn hình, cho hình ảnh rõ nét và ổn định ngay cả trong điều kiện biển động.

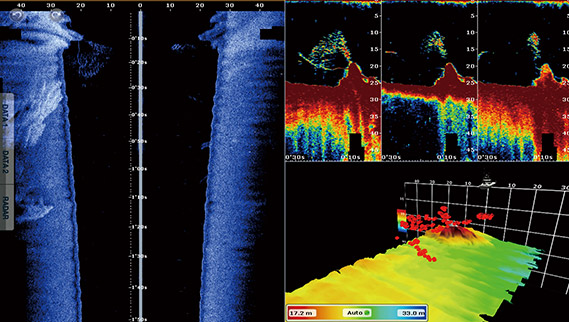

Tùy chỉnh màn hình theo nhu cầu của bạn
Tùy thuộc vào tình huống và sở thích, có thể hiển thị kết hợp nhiều chế độ màn hình khác nhau.
DFF-3D với bốn chế độ đột phá mang đến một chiều hướng hoàn toàn mới cho trải nghiệm đánh cá của bạn.

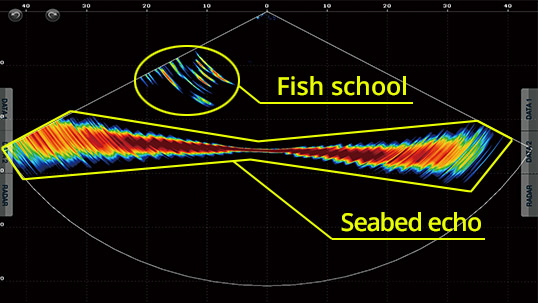

1. Mặt cắt ngang
Mặt cắt ngang hiển thị âm dội cột nước biển theo thời gian thực ở góc 120 độ bên mạn trái và mạn phải. Chế độ này giúp nhanh chóng nắm bắt được sự phân bố của cá mồi và tình trạng cột nước.
 |
 |
Fish school: Đàn cá
Seabed echo: Âm dội đáy |
|

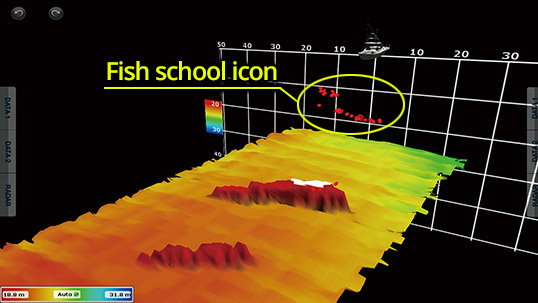

2. Lịch sử đo sâu 3D
Chế độ hiển thị lịch sử tín hiệu 3D cung cấp hình ảnh 3D trực quan và dễ hiểu về đáy biển, cùng với các biểu tượng đàn cá. Chế độ này hữu ích trong nhiều tình huống, chẳng hạn như lựa chọn điểm đánh cá lý tưởng và đánh giá tình trạng đáy biển.
 |
 |
| Fish school icon: Biểu tượng đàn cá |
|

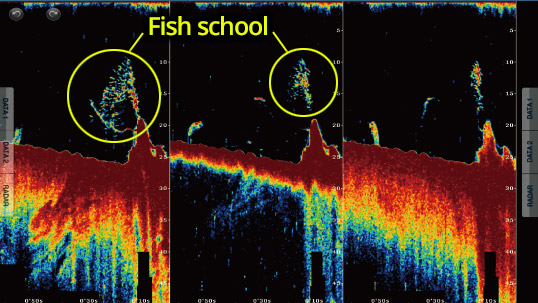

3. Máy dò cá ba/một chùm tia
Hình ảnh dò cá đơn hướng (ngay dưới thuyền) hoặc ba hướng (giữa, trái và phải) được hiển thị đồng thời. Chế độ hiển thị ba chùm tia giúp xác định độ sâu của mục tiêu cá và tình trạng đáy biển theo từng hướng, cũng như hướng di chuyển của cá mục tiêu. Góc và độ rộng của mỗi chùm tia đều có thể lựa chọn.

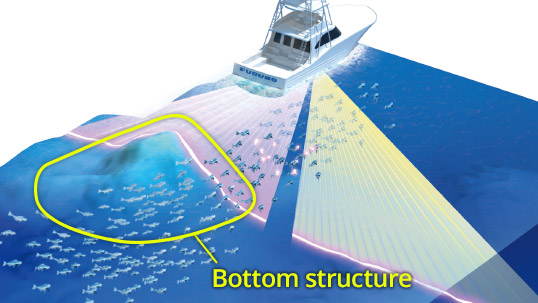

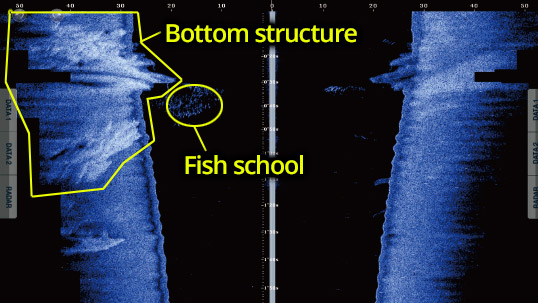

4. Quét mạn
Quét mạn hiển thị rõ hình dạng cấu trúc với hình ảnh độ phân giải cao theo hướng mạn trái và mạn phải. Nó phù hợp cho việc tìm kiếm đáy biển và hiểu rõ cấu trúc đáy biển.
 |
 |
| Bottom structure: Cấu trúc đáy |
|
Khi kết hợp với phần mềm TZ (TIMEZERO) Professional và mô-đun PBG tùy chọn, DFF-3D có thể tạo ra tới 50 điểm độ sâu mỗi giây để nhanh chóng tạo ra cơ sở dữ liệu độ sâu cá nhân (PBG) có độ chính xác cao. Các ảnh chụp màn hình sau đây cho thấy cách cơ sở dữ liệu PBG được tạo động với DFF-3D, so với các mẫu máy dò cá thông thường.
Xem thêm chi tiết trên trang web của TIMEZERO.

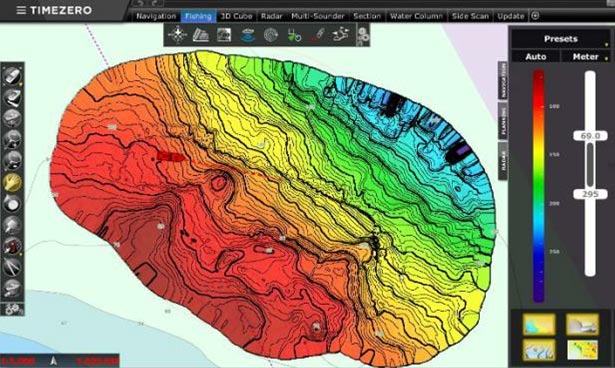

Phạm vi phủ sóng rộng của các chùm tia DFF-3D giúp vẽ bản đồ PBG nhanh hơn nhiều (50 điểm mỗi giây) so với bất kỳ máy dò cá thông thường nào.

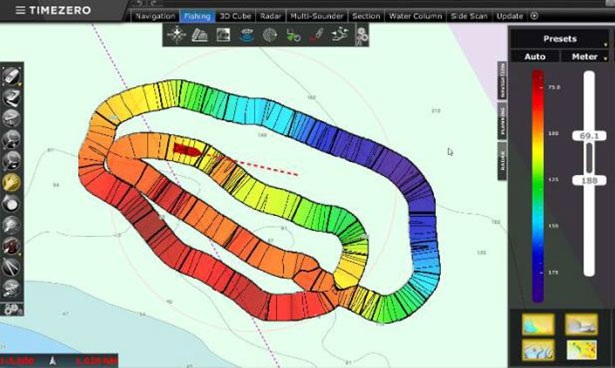

Với các máy dò cá thông thường, khu vực được ghi lại trong cơ sở dữ liệu PBG bị giới hạn ở 1 điểm mỗi giây do chùm tia quét hẹp hơn.
Lưu ý:
• La bàn vệ tinh là nguồn dữ liệu chính về vị trí, hướng và chuyển động (lắc ngang/dọc/cao).
• Thiết bị DFF-3D có thể phát hiện và tạo cơ sở dữ liệu PBG ở độ sâu đến 200 m. Khi độ sâu lớn hơn 200 m, nguồn PBG có thể được chuyển từ DFF-3D (đa tia) sang Fish Finder (đơn tia).
Untitled Document
Tổng quát
| |
DFF-3D |
| Tần số phát |
165 kHz |
| Công suất phát |
800 W
|
Thang đo tối thiểu
|
3 m |
Thang đo cơ bản
|
5-1200 m |
| Phạm vi phát hiện |
200 m* (Chế độ chùm tia mạn, hiệu suất tốt nhất)
300 m* (Chùm tia chính nằm ngay dưới thuyền)
*Tùy thuộc vào điều kiện đáy, nước và cách lắp đặt. |
| Góc chùm tia cho máy dò cá ba chùm tia |
20°-50° từ ngay phía dưới |
| Chế độ hiển thị |
Máy dò cá ba/một chùm tia, quét mạn, mặt cắt ngang, lịch sử máy dò cá 3D |
| Giao tiếp |
LAN: 1 cổng, Ethernet 10/100Base-TX
KP ngoài: 01 cổng (cần bộ kit KP ngoài tùy chọn) |
Nguồn điện
| |
DFF-3D |
| DFF-3D |
12-24 VDC, 1.4-0.7 A |
Bộ chỉnh lưu (PR-62, tùy chọn)
|
100/110/220/230 VAC, 1 pha,50/60Hz
|
Điều kiện môi trường
| |
DFF-3D |
| Nhiệt độ |
-15°C đến + 55°C |
| Độ ẩm tương đối |
93% hoặc thấp hơn ở +40°C |
| Chống nước |
IP55 |
*Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Tiêu chuẩn
1. Sonar đa tia DFF-3D

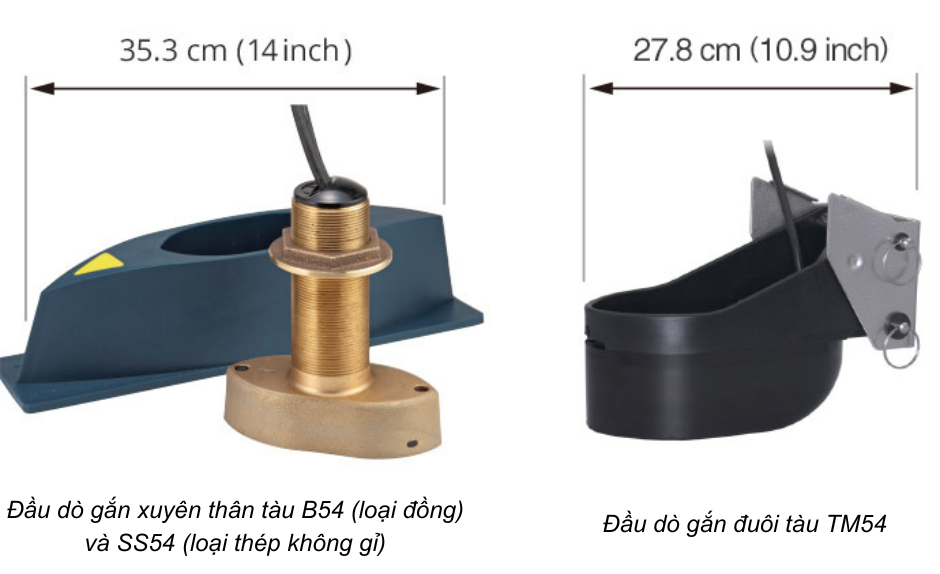

2. Đầu dò
- B54 (Đồng thau, gắn xuyên thân tàu),
- SS54 (Thép không gỉ, gắn xuyên thân tàu)
- hoặc TM54 (gắn ở đuôi tàu)
3. Phụ tùng thay thế, vật liệu lắp đặt
Tùy chọn
- Bộ KP bên ngoài
- Bộ dây cáp (2 m/10 m)
- Bộ chỉnh lưu PR-62
